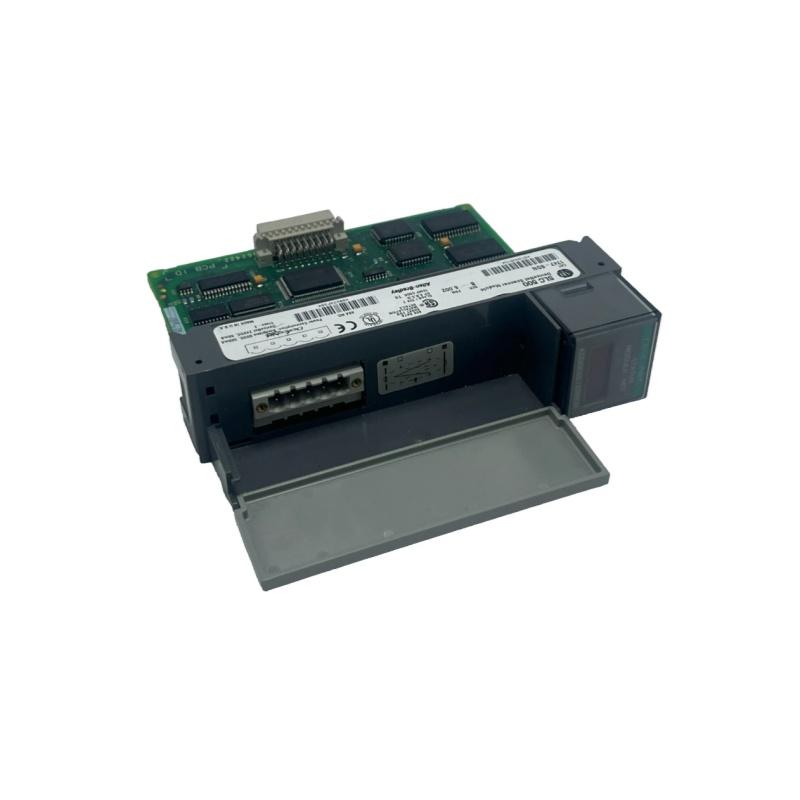

Allen-Bradley 1747-SDN 模块

Allen-Bradley 1747-SDN 是一款单槽 DeviceNet 扫描器模块，适用于 SLC 500 控制器，可实现 SLC 500 处理器与 DeviceNet 网络之间的无缝集成，从而连接传感器、执行器、驱动器和人机界面 (HMI)。它支持多达 63 个节点，波特率可选 125/250/500 Kbps，并支持多种 I/O 消息模式（轮询、选通、状态变化、循环 I/O），同时具备直通桥接功能，可用于多网络配置。虽然 Rockwell 已停止生产该产品，但它仍然是传统 SLC 500 系统升级的可靠选择，可确保向后兼容性，并为制造、物料搬运和过程控制等行业提供强大的工业通信能力。

1. 适用于 SLC 500 机箱的单槽模块，兼容 SLC 5/02、5/03、5/04、5/05 处理器
2. 支持 125/250/500 Kbps DeviceNet 波特率，最多可支持 63 个节点，实现可扩展的网络设计。
3. 支持多种消息传递模式（轮询、选通、COS、循环 I/O）以及用于多 DeviceNet 网络连接的直通桥接。
4. 高容量 I/O 交换，输入数据容量为 150 字 + 输出数据容量为 150 字
5. 前面板 LED 指示灯（模块/网络）和 LCD 显示屏用于实时状态监控和故障诊断。
6. DeviceNet 与背板之间采用 30V 电路隔离（经 500V 交流电测试），以增强电气保护。

应用场景：

• 制造自动化：将 SLC 500 控制器连接到支持 DeviceNet 的传感器、执行器和驱动器，用于装配线控制和数据采集。
• 物料搬运：集成条形码扫描器、电机启动器和输送系统，实现无缝的仓库和物流自动化。
• 过程控制：将 SLC 500 连接到化工、食品饮料和水处理应用中的过程仪表、阀门和泵。
• 传统系统升级：无需完全更换硬件即可扩展现有 SLC 500 系统的通信功能。
