描述:

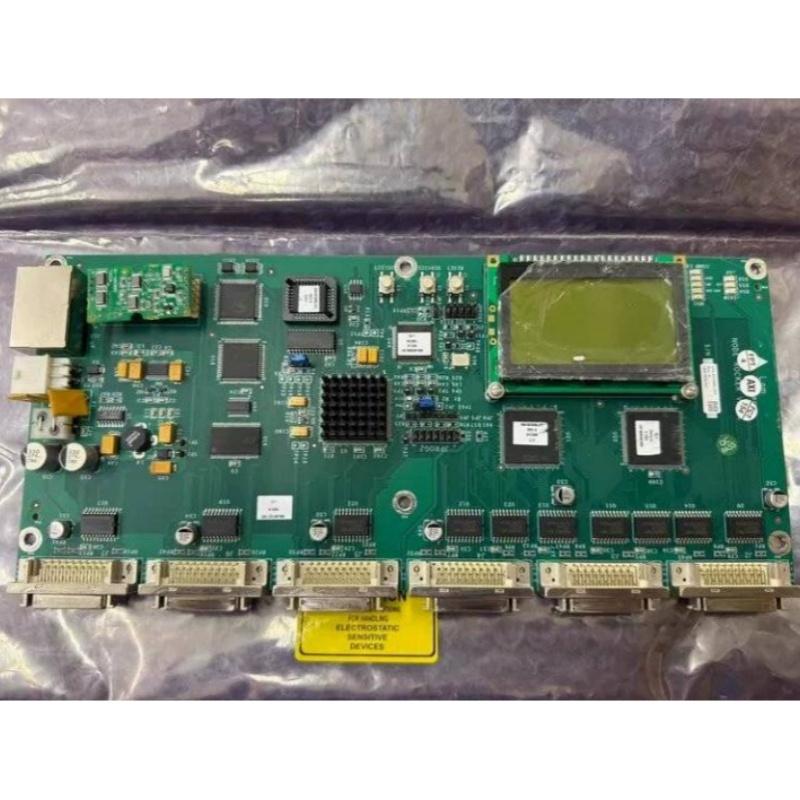

LAM Research PCB控制板是原装OEM核心印刷电路组件,专为Lam半导体刻蚀和薄膜工艺设备设计。作为设备的中央控制主干,这些电路板执行高速信号处理、实时逻辑控制、精确I/O数据采集、电源分配以及系统间通信。采用严格的半导体洁净室标准和多层高密度PCB技术制造,具备卓越的抗EMI、抗振动和低释气性能,可在真空等离子环境中实现稳定的长期运行,有效保障晶圆工艺精度和晶圆厂生产良率。
关键规格:
- 完整系列涵盖主CPU节点板、VIOP I/O板、温度采集板、电源驱动板、通信汇接板以及传感器接口板,全面匹配Lam工艺设备的所有控制子系统。
- 采用高等级多层PCB布局与阻抗控制,具备优异的噪声抑制能力、低信号衰减和高速传输性能,完美适配工艺腔体内高频RF信号与微弱传感器信号处理。
- 工业级汽车电子元器件,宽工作温度范围-40°C ~ +85°C,严格ESD防护设计,在强等离子体干扰、高温以及24/7连续晶圆厂运行环境下保持稳定性能。
- 支持VME总线、Ethernet、RS232/485以及Lam专有通信协议,与Lam主控器、MFC气体模块、端点光谱仪及伺服驱动单元实现无缝即插即用连接。
- 内置过压、过流、短路和过温保护电路;预留调试端口用于实时故障代码读取与快速排障,降低设备停机时间。
典型应用:
- Lam主流刻蚀设备:2300 Flex、Kiyo系列、ExAL刻蚀系统
- 等离子刻蚀、PVD/CVD薄膜沉积、晶圆真空处理设备
- 腔体温度、压力、气体流量、RF功率及晶圆传输的实时控制
- 终点检测系统、F&G安全联锁及设备主机数据交互
常见问题:
Q1:产品状况和保修情况如何?
A:全新正品,包含1年保修。
Q2:付款方式是什么?
A:支持T/T、Paypal。
Q3:产品的交付时间是多少?是否有充足库存?
A:标准型号有库存,付款后3–5个工作日发货。稀缺型号需向厂家订购——请联系客户客服了解时间周期。
Q4:运输与物流追踪
A:支持DHL/FedEx/UPS。发货后提供追踪号码+链接,全流程由我们团队监控。
Q5:包装与安全
A:原厂品牌包装并加强防护(泡沫、密封纸箱、精密设备使用木箱)。防潮与抗冲击。
