描述:

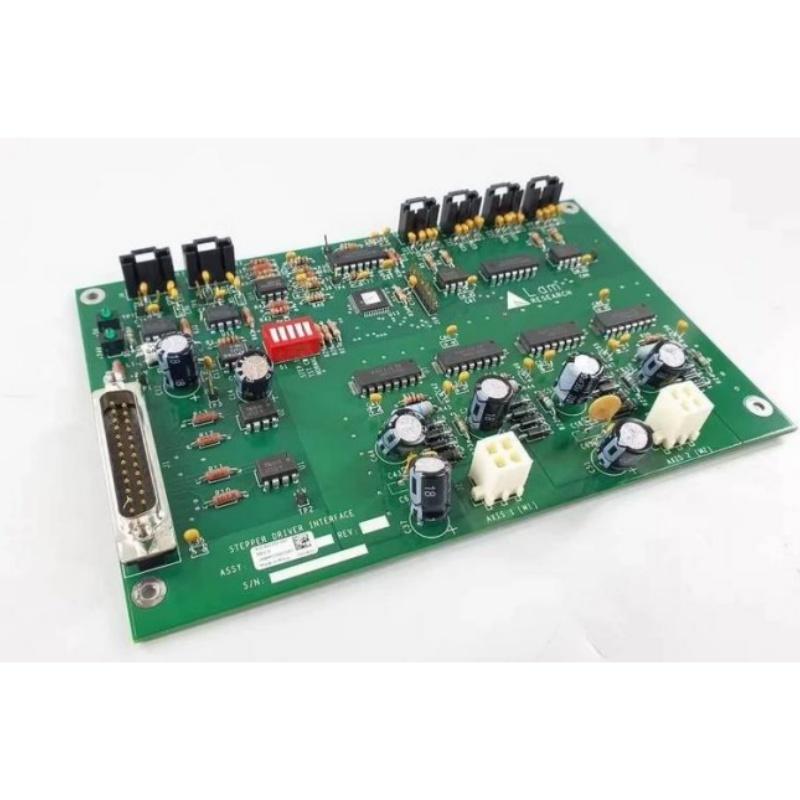

LAM Research PCB控制板是原厂OEM核心印刷电路组件,专为Lam半导体刻蚀和薄膜处理设备设计。作为设备的中央控制骨干,这些电路板执行高速信号处理、实时逻辑控制、精确I/O数据采集、电源分配以及系统间通信。采用严格的半导体洁净室标准和多层高密度PCB技术制造,具备优异的抗电磁干扰(EMI)、抗振动和低释气性能,可在真空等离子体环境中实现稳定的长期运行,有效保障晶圆工艺精度和晶圆厂生产良率。
关键规格:
- 全系列涵盖主CPU节点板、VIOP I/O板、温度采集板、电源驱动板、通信接口板以及传感器接口板,全面匹配Lam工艺设备的所有控制子系统。
- 采用高端多层PCB布局与阻抗控制设计,具备优异的噪声抑制能力、低信号衰减和高传输速率,完美适配工艺腔室内的高频RF信号及微弱传感器信号处理。
- 工业级汽车电子元器件,宽工作温度范围-40°C ~ +85°C,严格的ESD防护设计,在强等离子体干扰、高温及24/7连续晶圆厂运行环境下仍保持稳定性能。
- 支持VME总线、Ethernet、RS232/485以及Lam专用通信协议,可与Lam主机控制器、MFC气体模块、终点检测光谱仪以及伺服驱动单元无缝即插即用连接。
- 内置过压、过流、短路及过温保护电路;预留调试接口,支持实时故障代码读取与快速排障,从而减少设备停机时间。
典型应用:
- Lam主流刻蚀设备:2300 Flex、Kiyo系列、ExAL刻蚀系统
- 等离子刻蚀、PVD/CVD薄膜沉积、晶圆真空处理设备
- 用于腔室温度、压力、气体流量、RF功率及晶圆传输的实时控制
- 终点检测系统、F&G安全联锁以及设备主机数据交互
常见问题:
Q1:产品状况和保修情况如何?
A:全新正品,包含1年保修。
Q2:付款方式是什么?
A:支持T/T、Paypal。
Q3:产品的交货时间是多久?是否有充足库存?
A:标准型号有现货,付款后3–5个工作日发货。稀缺型号需向厂家订购——请联系客服确认时间周期。
Q4:运输与追踪
A:提供DHL/FedEx/UPS。发货后提供运单号及链接,全流程可由我方跟踪。
Q5:包装与安全
A:原厂品牌包装并加强防护(泡沫、密封纸箱,精密设备使用木箱)。具备防潮与抗冲击能力。
