描述:

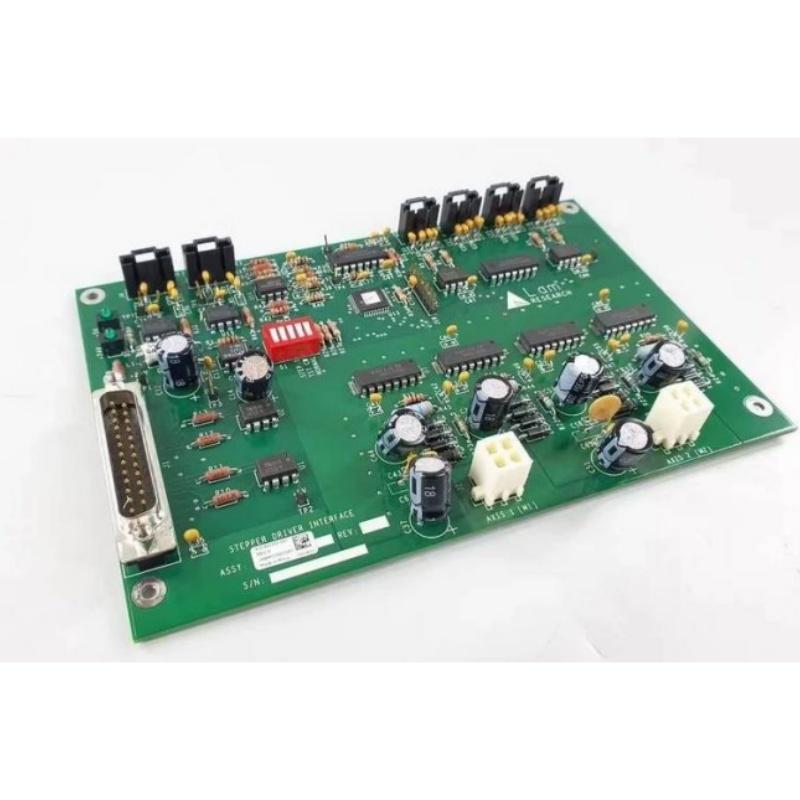

LAM Research PCB 控制板是原厂 OEM 核心印刷电路组件,专为 Lam 半导体蚀刻及薄膜处理设备设计。作为设备的中央控制骨干,这些板卡执行高速信号处理、实时逻辑控制、精确的 I/O 数据采集、电源分配及系统间通信。采用严格的半导体洁净室标准和多层高密度 PCB 技术制造,具有卓越的抗电磁干扰、抗振动及低放气性能,可在真空等离子环境中保持稳定的长期运行,有效保证晶圆工艺精度及晶圆厂产量。
主要规格:
- 全系列覆盖主 CPU 节点板、VIOP I/O 板、温度采集板、电源驱动板、通信汇流板及传感器接口板,完全匹配 Lam 工艺设备的所有控制子系统。
- 高档多层 PCB 布局,具阻抗控制、出色的噪声抑制、低信号衰减及高速传输,完美适应工艺腔室内高频 RF 信号及微弱传感器信号处理。
- 工业级汽车电子元件,工作温度范围宽(-40°C ~ +85°C),严格的 ESD 防护设计,在强等离子干扰、高温及连续 24/7 晶圆厂运行下仍保持稳定性能。
- 支持 VME 总线、以太网、RS232/485 及 Lam 专有通信协议,与 Lam 主控、MFC 气体模块、终点光谱仪及伺服驱动单元实现无缝即插即用连接。
- 内置过压、过流、短路及过温保护电路;预留调试端口,可实时读取故障码并快速排障,减少设备停机时间。
典型应用:
- Lam 主流蚀刻设备:2300 Flex、Kiyo 系列、ExAL 蚀刻系统
- 等离子蚀刻、PVD/CVD 薄膜沉积、晶圆真空处理设备
- 腔室温度、压力、气流、RF 功率及晶圆传输的实时控制
- 终点检测系统、F&G 安全互锁及设备主机数据交互
常见问题:
Q1: 产品情况及保修如何?
A: 全新正品,包含 1 年保修。
Q2: 付款条款是什么?
A: 支持 T/T、Paypal。
Q3: 产品交货时间是多久?库存充足吗?
A: 标准型号有现货,付款后 3–5 个工作日发货。稀缺型号需厂家订购——请联系客服了解时间。
Q4: 运输及跟踪
A: 可选 DHL/FedEx/UPS。发货后提供运单号及链接。全程由我们的团队监控。
Q5: 包装与安全
A: 原厂品牌包装并加强保护(泡沫、封箱、精密设备木箱)。防潮、防冲击。
