描述:

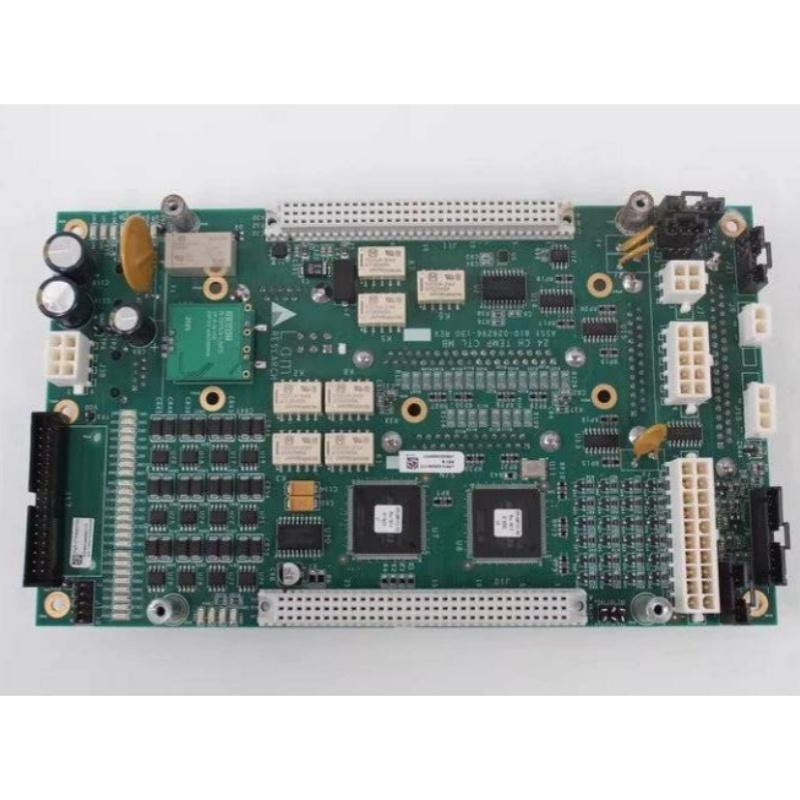

LAM Research PCB控制板是原厂OEM核心印刷电路组件,专为Lam半导体刻蚀和薄膜处理设备设计。作为设备的中央控制骨干,这些板卡执行高速信号处理、实时逻辑控制、精确I/O数据采集、电源分配以及系统间通信。采用严格的半导体洁净室标准和多层高密度PCB技术制造,具备出色的抗EMI、抗振动和低释气性能,可在真空等离子环境中实现长期稳定运行,有效保障晶圆工艺精度和晶圆厂生产良率。
关键规格:
- 全系列涵盖主CPU节点板、VIOP I/O板、温度采集板、电源驱动板、通信汇聚板以及传感器接口板,完全匹配Lam工艺设备的所有控制子系统。
- 高等级多层PCB布局,具备阻抗控制、优异噪声抑制、低信号衰减和高速传输能力,完美适配工艺腔体内的高频RF信号及微弱传感器信号处理。
- 工业级汽车电子元器件,宽工作温度范围-40°C ~ +85°C,严格ESD防护设计,在强等离子干扰、高温及24/7晶圆厂连续运行条件下保持稳定性能。
- 支持VME总线、Ethernet、RS232/485及Lam专有通信协议,可与Lam主机控制器、MFC气体模块、端点光谱仪及伺服驱动单元无缝即插即用连接。
- 内置过压、过流、短路及过温保护电路;预留调试端口用于实时故障代码读取和快速排障,以减少设备停机时间。
典型应用:
- Lam主流刻蚀设备:2300 Flex、Kiyo系列、ExAL刻蚀系统
- 等离子刻蚀、PVD/CVD薄膜沉积、晶圆真空加工设备
- 腔室温度、压力、气体流量、RF功率及晶圆传输的实时控制
- 终点检测系统、F&G安全联锁及设备主机数据交互
常见问题:
Q1:产品状况和保修如何?
A:全新原装正品,包含1年保修。
Q2:付款方式是什么?
A:支持T/T、Paypal。
Q3:产品的交货时间是多少?是否有充足库存?
A:标准型号有库存,付款后3–5个工作日内发货。稀缺型号需向厂家订购——请联系客服确认交期。
Q4:运输与追踪
A:支持DHL/FedEx/UPS。发货后提供运单号+链接,全程由我方团队跟踪监控。
Q5:包装与安全
A:原厂品牌包装并加强防护(泡沫、密封纸箱、精密设备使用木箱)。防潮、防震抗冲击。
